三轴矩形导轨结构

X、Y、Z三轴导轨采用天然的花岗岩矩形结构，可有效降低弯曲变形所带来的非线性误差，并能够保证各个空气轴承的对称性和匹配性，使其能够在高速运动中保持良好的可靠性和稳定性，确保机器具有优异的动态特性。

运动中心驱动技术

运动中心驱动能保证主机平稳运行，Y轴采用光轴摩擦传动，X、Z轴采用单根皮带柔性传动(比拟柔 性齿条和齿轮副)，电机随着运动部件移动，避免 因传动原因而产生的传动远端和近端差异，可极大提高传动的平稳性和机器的整体定位精度，并有效降低后期的维护成本。

四面环抱式空气

三轴导轨均采用空气轴承的环抱式对称设计，极大降低了结构件的变形对机器稳定性的影响，有效地增强了运动部件的抗弯抗扭转能力，提高机器的刚性和稳定性。

气缸平衡动滑轮快速响应

Z轴采用气缸平衡动滑轮快速响应机构，应用动滑轮皮带柔性传动机构，可将气缸行程减小1/2，并且气缸置于Z轴之外，提高了气缸的快速响应能力，同时避免气缸气流波动对Z轴产生的偏摆影响。

气路分离独立控制

主气路分成五路分气流，分别由精密调压阀来控制各路气流状态，使机器的承重面和导向面均能得到合理的气流分配，使整体机器气流达到优质状态。

防尘防护设计

X、Y轴顶端设置有防尘防护结构,避免机器导轨落上灰尘,保证了空气轴承能够在清洁的环境中运行，极大地避免了机器故障的发生。

极优花岗岩

整机台面和导轨均采用热膨胀系数低、无应力变形、刚性强等特点的极优花岗岩材质，具有超强的稳定性，花岗岩台面承重高达4500kg。

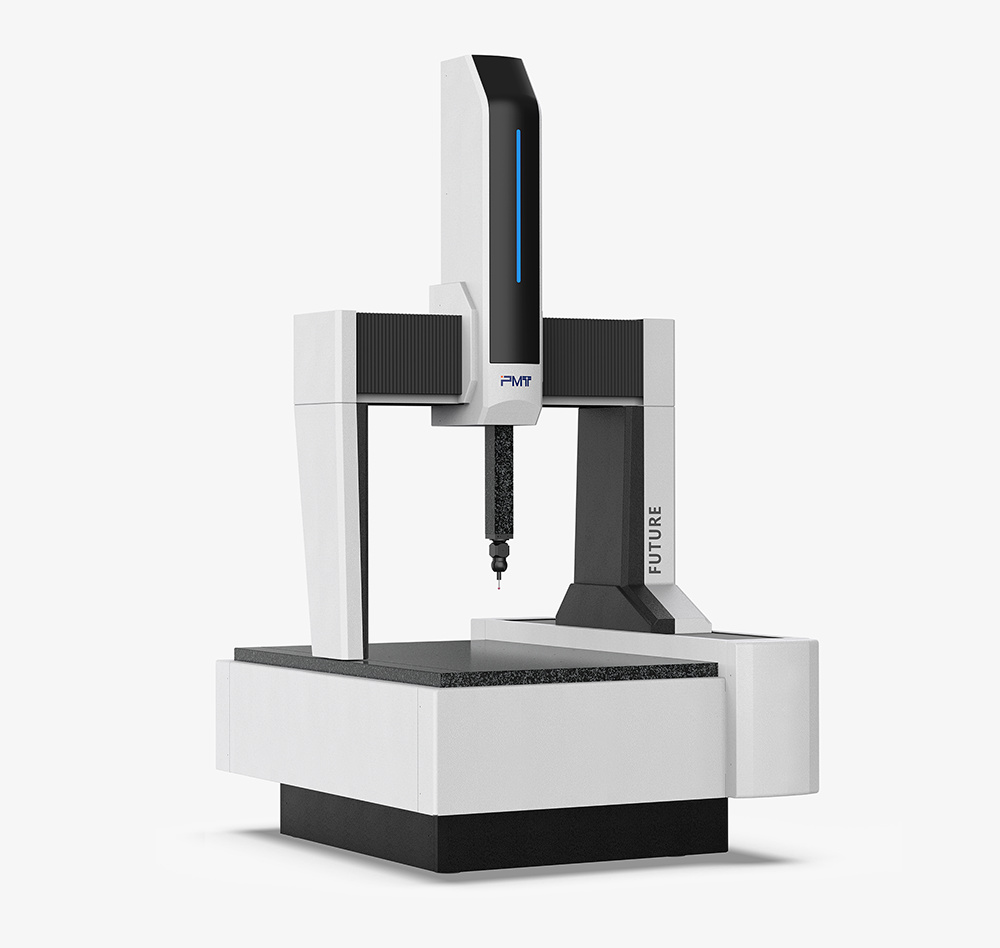

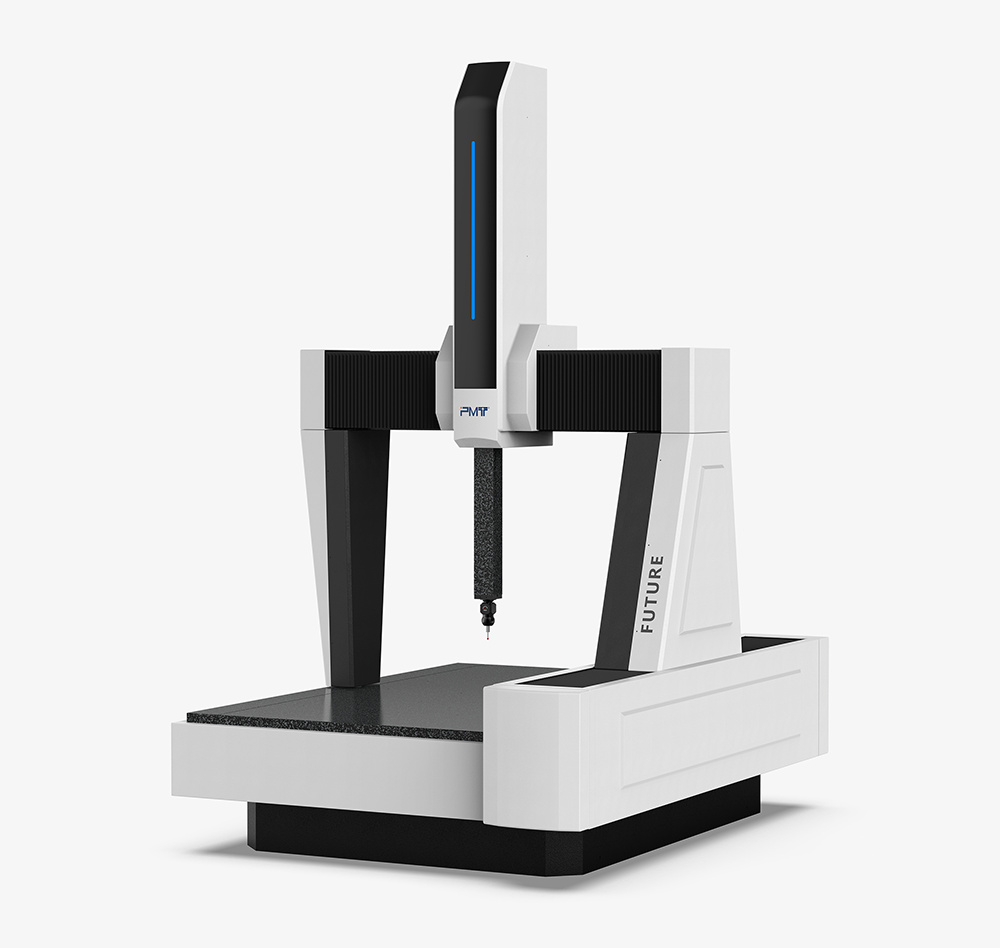

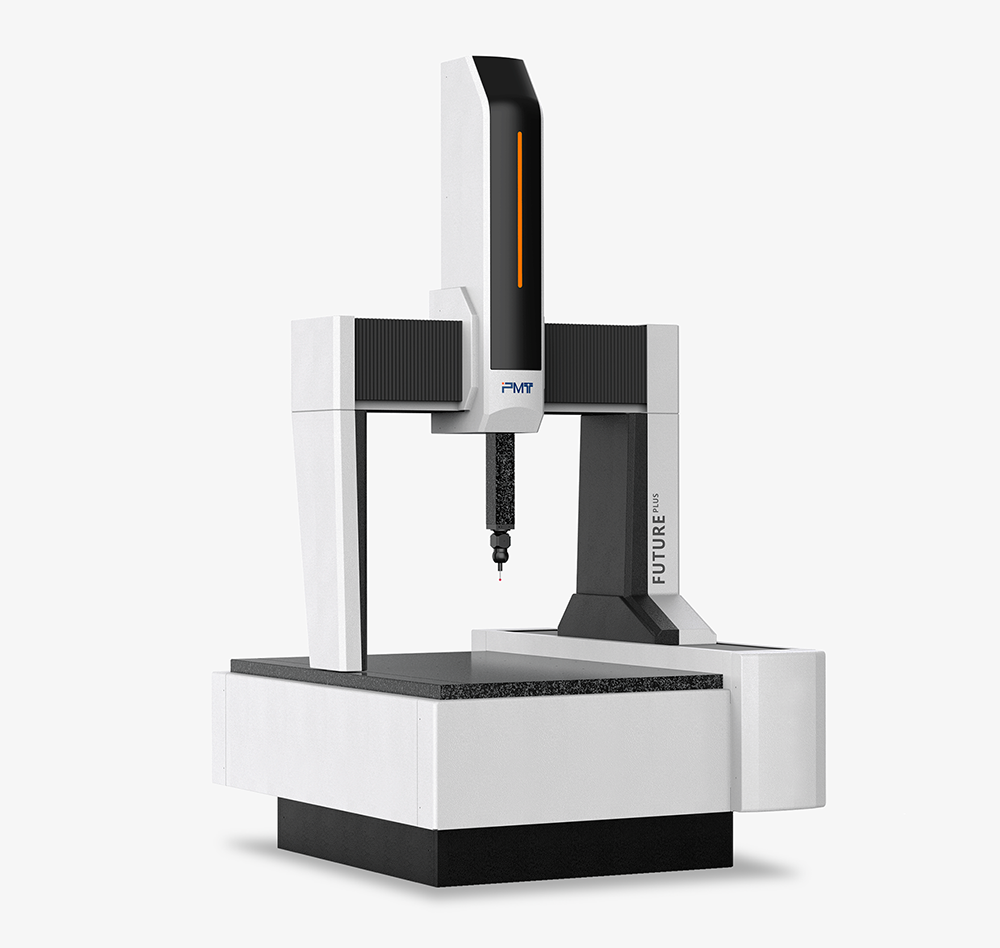

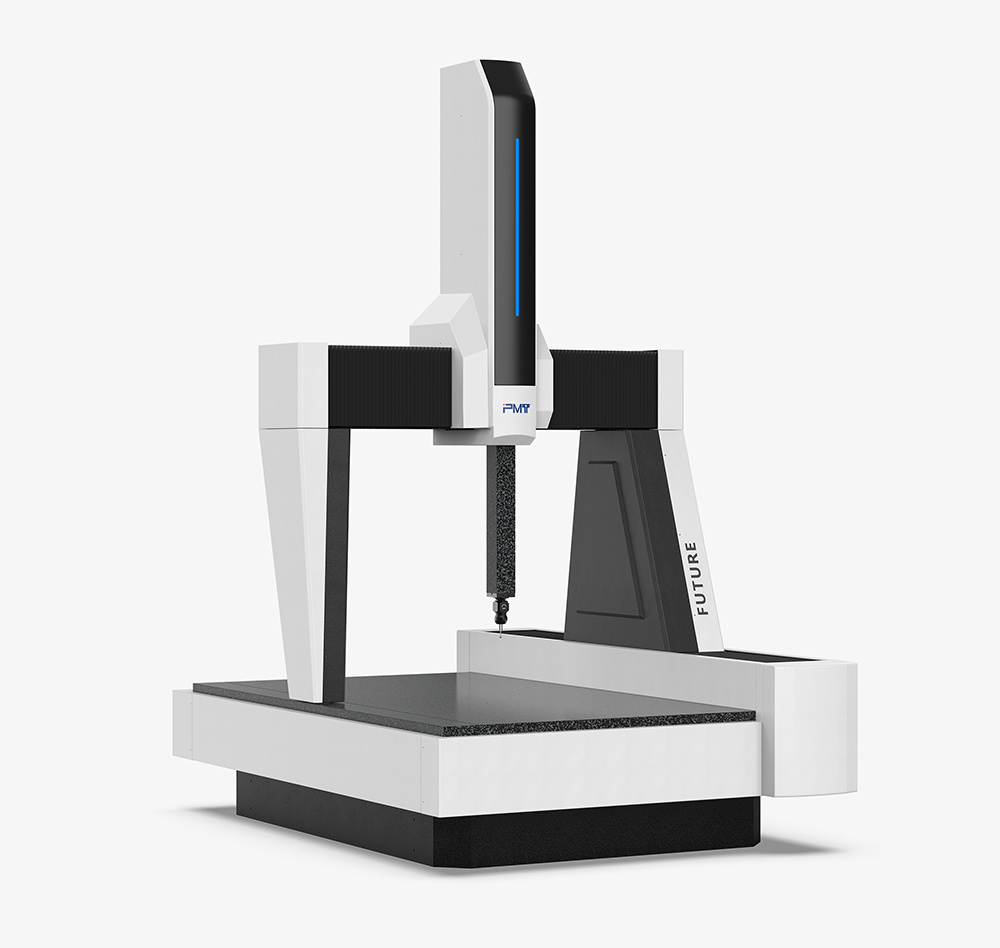

FUTURE系列三坐标的参数信息：

1. 采用移动桥式结构设计，是PMT公司的高端三坐标计量设备；
2. 分为FUTUREPLUS、FUTURE 两种型号，每种型号分别有17种机型可供选择；
3. 产品精度依据ISO 10360-2:2009标准；
4. 可兼容各种主流第三方测量软件；
如需了解更多信息，请邮件或致电索取技术样本。
